Cara Instalasi Bell Matic





Serumit apapun instalasi bel yang sekarang terpasang di sekolah anda, selama pengebelannya menggunakan saklar bel manual dan tenaga operator, otomatisasi pengebelan dengan Bell Matic dapat dilakukan TANPA harus merubah apapun.

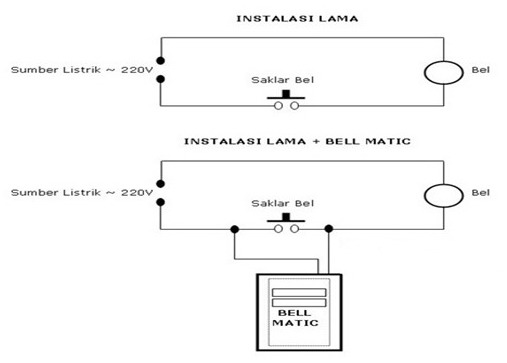

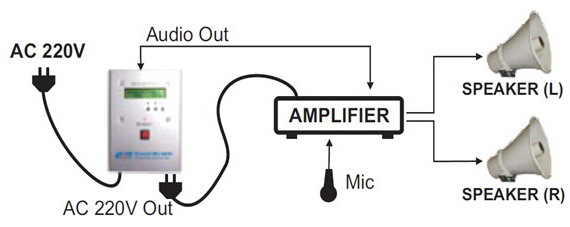

Sebagai ilustrasi, lihat diagram instalasi di bawah ini. Perhatikan saja bagaimana menghubungkan Bell Matic ke saklar bel manual tersebut. Mudah bukan?...











Dibagian belakang Bell Matic terdapat dua buah lubang untuk pemasangan (seperti pemasangan jam dinding)





Pasang Bell Matic dekat dengan saklar bel manual yang biasa digunakan untuk pengebelan

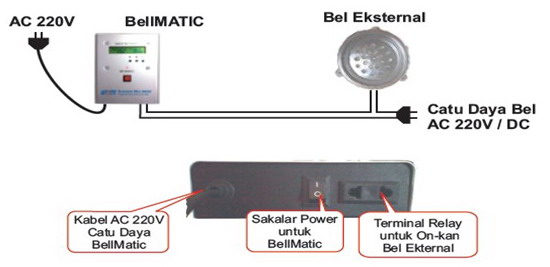

Sambungkan dua buah kabel dari saklar bel manual ke terminal output Bell Matic (lihat gambar instalasi di atas). Saklar bel lama tidak perlu dilepas. Saklar bel lama dapat dimanfaatkan dalam kondisi darurat atau pada saat Bell Matic sedang maintenance









Ada dua buah saklar pilih pada bagian belakang Bell Matic, yaitu Fungsi Output dan Sumber Tegangan.

  • Jika Fungsi Output pada posisi SAKLAR, maka terminal out Bell Matic berfungsi sebagai saklar penghubung.

  • Jika Fungsi Output pada posisi TEGANGAN, maka terminal out Bell Matic berfungsi sebagai sumber tegangan 12V DC atau 220 AC tergantung pada pilihan pada saklar pilih.

Untuk menggantikan saklar bel manual, maka pilih Fungsi Output Bell Matic pada posisi SAKLAR.



Posisi SAKLAR adalah jika lekukan pada saklar pilih segaris dengan tulisan SAKLAR pada bodi Bell Matic (Bukan segaris dengan tulisan 220V pada saklar pilih!)



Fungsi Output pada saat Bell Matic anda terima adalah SAKLAR










MENGHIDUPKAN BELL MATIC



Switch On Bell Matic.

Saklar On/Off terletak pada bagian bawah Bell Matic





Bell Matic akan menampilkan Jam dan Hari saat dihidupkan.

Lampu indikator P1/P2 menyala pada lokasi penyimpanan program waktu yang sedang berjalan dan lampu indikator PRG/RUN menyala pada posisi RUN.



Mengacu pada tampilan display di samping, jika Bell Matic sudah diisi dengan program waktu, maka program waktu yang tersimpan dalam lokasi penyimpanan program P1, dan diprogram bekerja pada hari Jum'at setelah jam 14.59 akan berjalan.





Instalasi selesai - Bell Matic siap diisi dengan program waktu
